电路入门#

目标： 制作一个简单的电路，用电池作为电源点亮一个LED灯。这将帮助你了解电流在电路中的流动方式。

TinkerCAD 使用说明#

理解电流走向#
- 可以将电路想象成一个水循环。电流从电池（电源）流出，经过各个元件（例如 LED），最终回到电池。
- +（正极） = 电流流出点
- –（负极或地线） = 电流流向点
将 LED 放置在面包板上#
- LED 有两个引脚：长引脚 (+) 和 短引脚 (–)。
- 将 长引脚 插入面包板的同一行，将 短引脚 插入另一行（两行不能相同）。
添加电阻#

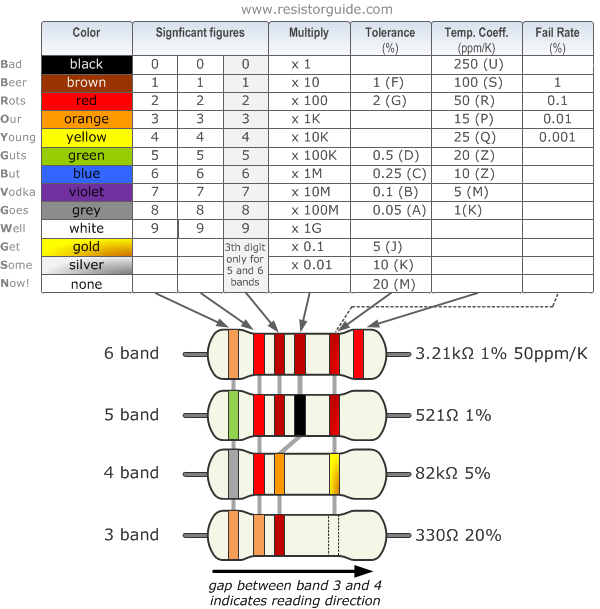

- 将一个 220Ω 电阻 连接到 LED 的短引脚 (–)。这可以保护 LED 免受过载损坏。如果您不确定电阻的规格，可以参考此图表，或咨询 Hackspace 的技术人员。
- 将电阻的另一端连接到面包板上的另一行。
连接电源#
- 使用一根跳线将带有 LED 长引脚的那一排连接到电池组的正极（红色）线。
- 使用另一根跳线将带有电阻器另一端的那一排连接到电池组的负极（黑色）线。
打开电源#
- 将电池装入电池盒或连接 9V 电池。
- LED 指示灯应该会亮起！
